　　在硅片上規劃“晶體管居民”的居住藍圖，構建它們之間瞬間通信的“高速路網”——這堪稱人類工程學史上最精密的微縮城市規劃。而完成這項規劃所必需的高端EDA工具，尤其其中的物理設計(布局布線)環節，長期被國際巨頭主導，導致國內市場超過95%依賴進口。

　　面對高端EDA工具長期受制于人、產業發展命脈懸于他人的嚴峻現實，西南科技大學的一項科研成果正悄然改變這一困局——成功研發出“數字芯片EDA布局布線智能工具”，破解芯片產業最核心難題的智能“手術刀”，現已進入中試階段。

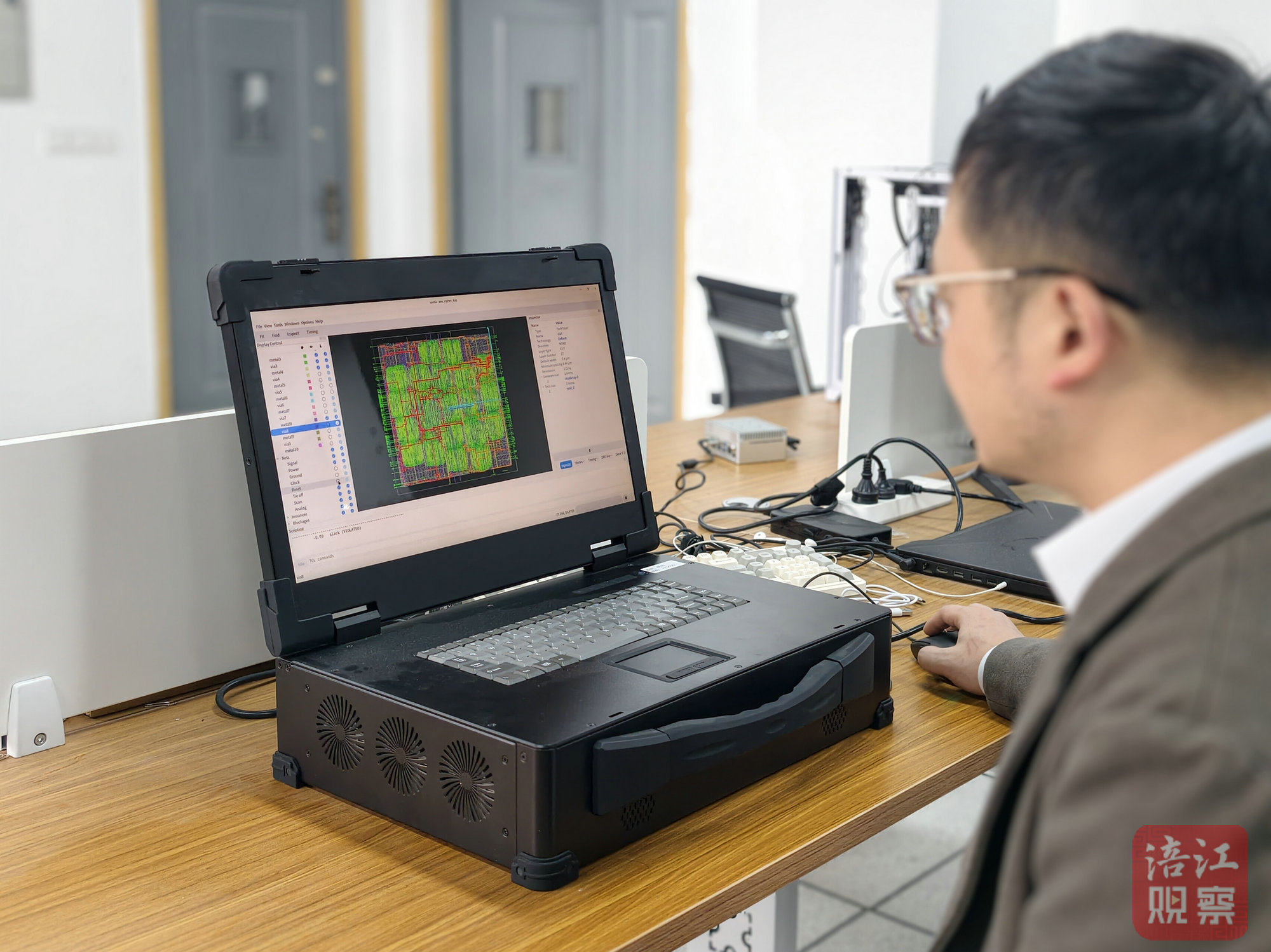

　　1月26日，記者走進西南科技大學計算機學院的實驗室里，西南科技大學核環境安全技術創新中心副主任俞文心的電腦屏幕上，跳動的芯片布局參數密密麻麻，每一條線條的優化、每一個節點的調整，都承載著科研團隊破解芯片產業“卡脖子”難題的執著。

　　“EDA被譽為‘芯片之母’，是電子設計的基石產業，其物理設計環節的布局布線，相當于為芯片內上千億顆晶體管安置‘房屋住宅’以及繪制‘交通路網’，布局布線的質量直接決定芯片的性能、功耗與可靠性。”俞文心指著屏幕上的算法模型介紹，他們攻克的布局布線環節，正是芯片物理設計中最薄弱、最關鍵的一環。

　　研發之路并非坦途。最初，團隊最大的瓶頸，是如何讓“聰明但黑盒”的AI模型，遵守芯片物理設計中成千上萬條“死板但不可違背”的規則，實現智能優化與物理約束的平衡。

　　“我們?cè)哌^彎路，試圖讓AI包攬一切，結果屢屢碰壁。”俞文心回憶，最終團隊回歸問題本質，不再將AI視為“萬能藥”，而是作為增強核心物理模型的“催化劑”。

　　歷經無數次試驗，團隊將芯片布局的密度、線長、時序等約束，重新翻譯成AI模型能理解的數學語言和特征，設計出獨特的混合優化框架——用解析法快速鎖定優質解空間，再讓AI在空間內精細尋優，成功破解“智能與規則”的矛盾。團隊提出的ePlace算法，斬獲多項EDA領域國際頂級會議論文大獎，成為近十年數字芯片布局算法迭代的核心基礎。

　　目前，這項科技成果已完成原型研發與標準測試驗證，進入“工程化應用驗證與產品化推進”的關鍵階段——

　　團隊已與四川九洲電器集團有限責任公司達成合作，將針對其某型機載光電探頭的核心圖像處理芯片進行自主化替代驗證?，F(xiàn)有商用芯片在性能與能效上已遇瓶頸，而機載設備對高性能、低功耗、高可靠性的要求極端苛刻。

　　團隊的智能工具將負責優化專用芯片的布局布線，目標是在專用芯片設計上，在提升性能超20%的同時，將功耗降低20%以上，為國產高端裝備打造一顆更強健、更高效的“自主芯”。

　　展望未來，俞文心勾勒出清晰的藍圖：以自主研發的核心算法為引擎，以EDA云平臺商業化落地為翅膀，推動國產EDA工具從“可用”堅實邁向“好用”。

　　技術上，將持續融合大語言模型等前沿AI，讓工具更“智能”;

　　服務模式上，構建“按需使用、按量付費”的EDA云平臺，像使用云計算一樣，顯著降低高端芯片設計工具的門檻與成本。為國產芯片設計的降本增效與普惠創新，提供關鍵助力。（記者 尹秦 王澤宇）
